MEC VETORIAL

lista 01 em slides
http://www.4shared.com/office/hxXHWyJbce/LISTA_01_MEC_SOL_1.html

IMAGENS


LISTA 01

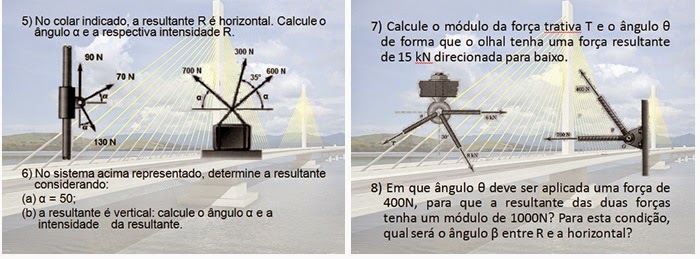

Determinação da resultante de um sistema de forças (método trigonométrico e método das componentes)
http://www.4shared.com/office/dBgApy95ce/lista_1_mecsoli.html

LISTA 02

LISTA 03
Determinação da resultante de um sistema de forças no espaço e Equilíbrio do ponto material.
http://www.4shared.com/office/gi79yvgmba/lista_2_Mecsol.html

LISTA DE EXERCÍCIOS SOBRE MOMENTO DE FORÇAS
OBSERVAÇÃO: NA QUESTÃO 4 AS TENSÕES TCE E TDE, VALEM: 4kN E 5kN RESPECTIVAMENTE.
RESPOSTAS





    Questões do capítulo 3 e capítulo 4 (2ª Avaliação)
   1º) A viga em balanço abaixo está submetida ao sistema indicado de forças e carga-momento; seu peso próprio atua no centro de massa da viga e vale W = 15 kN. Calcular as reações de apoio (horizontal, vertical e momento) no engaste O.













      2º) O mastro AB, de 4,57 m, tem uma extremidade fixa A. Um cabo de aço A é esticado da ponta   livre B até o ponto C de uma parede vertical. Se a tração do cabo é de 2535 N, determine o momento em relação a A da força aplicada pelo cabo em B.



















3º) O poste OB é sustentado por três cabos CD, GF e AE, como mostra a figura abaixo. sabendo que a tração no cabo CD é de 1,2 kN, determine:
a) O momento da força exercida no ponto D em relação ao ponto B.
b) O momento da força exercida no ponto D em relação ao eixo na direção FG.


4º) Determine o momento resultante do par de binário ilustrado na figura abaixo.






5º) A barra uniforme OA, de massa m apoiada no pino O, é suportada pelo cabo AB de tensão 99,50N. (considerar g=9,8 m/s²).
a) Determine o momento da força tensora no cabo AB em relação ao ponto O.
b) Se considerarmos que o momento resultante nulo, entre a força tensora no cabo AB e a força peso da barra em relação ao ponto O, então determine o valor da massa m.



AGUARDEM OUTRAS LISTAS






CENTROIDE

Termo utilizado para o ponto de centro de massa de uma forma geométrica.

O conceito físico para centroide de uma placa - é o momento de primeira ordem de uma área em relação a um dado eixo.



Centroides e Momentos de Primeira Ordem de Superfícies


Cálculo de centroide de uma placa composta
